O diagnóstico correto de taquicardia de complexos largos permanece um desafio. A sua diferenciação entre taquicardia supraventricular e taquicardia ventricular tem grandes implicações terapêuticas e prognósticas e, embora alguns dados na história clínica e no exame físico nos possam sugerir uma determinada origem, é o eletrocardiograma de 12 derivações que permite habitualmente essa diferenciação.
Desde 1978, diversos critérios eletrocardiográficos têm sido propostos para o diagnóstico diferencial das taquicardias de complexos largos, nomeadamente a presença de dissociação aurículo‐ventricular e a duração, o eixo e a morfologia dos complexos QRS. Apesar da grande diversidade de critérios, o diagnóstico revela‐se frequentemente difícil, originando erros com consequências gravosas. Para diminuir a probabilidade de erros foram introduzidos desde 1991 vários algoritmos de diagnóstico diferencial. Contudo, apesar de os vários critérios e algoritmos de diagnóstico, continua a existir uma pequena percentagem de taquicardias de QRS largos que mantêm um diagnóstico incerto e em que o mais sensato é tratar como se fossem taquicardias ventriculares.
O objetivo dos autores foi rever os principais critérios e algoritmos eletrocardiográficos de diagnóstico diferencial de uma taquicardia de QRS largos.
Correct diagnosis in wide QRS complex tachycardia remains a challenge. Differential diagnosis between ventricular and supraventricular tachycardia has important therapeutic and prognostic implications, and although data from clinical history and physical examination may suggest a particular origin, it is the 12‐lead surface electrocardiogram that usually enables this differentiation.
Since 1978, various electrocardiographic criteria have been proposed for the differential diagnosis of wide complex tachycardias, particularly the presence of atrioventricular dissociation, and the axis, duration and morphology of QRS complexes. Despite the wide variety of criteria, diagnosis is still often difficult, and errors can have serious consequences. To reduce such errors, several differential diagnosis algorithms have been proposed since 1991. However, in a small percentage of wide QRS tachycardias the diagnosis remains uncertain and in these the wisest decision is to treat them as ventricular tachycardias.
The authors’ objective was to review the main electrocardiographic criteria and differential diagnosis algorithms of wide QRS tachycardia.
A taquicardia de QRS largos é definida como um ritmo com frequência cardíaca superior a 100bpm e cuja duração do QRS é superior a 120ms. Pode corresponder a uma taquicardia de origem supraventricular ou ventricular, sendo que esta diferenciação tem importantes implicações terapêuticas e prognósticas.
No diagnóstico diferencial de uma taquicardia de complexos largos e na ausência de ritmo de pacemaker temos de considerar três possibilidades (Figura 1):
- 1.
Taquicardia supraventricular (TSV) com bloqueio de ramo (BR) – o BR pode já preexistir ou pode ocorrer quando é atingido o período refratário de um dos ramos (devido à frequência cardíaca da TSV). O BR também pode ocorrer devido a condução retrógrada por um dos seus ramos1. Estas causas de BR podem ser encontradas em pacientes com taquicardia auricular (TA), flutter auricular, fibrilhação auricular (FA), taquicardia de reentrada do nódulo auriculoventricular (AV) ou taquicardia de reentrada AV ortodrómica (com condução AV pelo nódulo AV e condução ventrículo‐auricular [VA] através de uma via acessória).
- 2.
TSV com condução AV por via acessória – pode ocorrer durante a TA, flutter auricular, FA, taquicardia de reentrada do nódulo AV (menos frequente) ou taquicardia de reentrada AV antidrómica (com condução AV por via acessória e condução VA por via do nódulo AV ou por uma segunda via acessória).
- 3.
Taquicardia ventricular (TV)2.

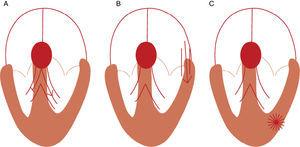

Mecanismos para taquicardia de QRS largos. A – TSV com bloqueio de ramo; B – TSV com condução AV por via acessória; C – TV (Fonte: Wellens2).
Alguns dados na história clínica do doente podem ajudar na diferenciação da origem da arritmia. A TV é a causa mais comum de taquicardia de QRS largos, correspondendo a cerca de 80% de todos os casos3, sendo fortemente sugerida por uma história de doença cardíaca (enfarte do miocárdio ou insuficiência cardíaca congestiva) com um valor preditivo positivo de 95%4. Uma história de episódios semelhantes nos últimos anos, por outro lado, sugere tratar‐se de uma TSV5.
Os achados físicos que sugerem dissociação AV, como ondas A em canhão na inspeção do pulso venoso jugular, intensidade variável de S1 ou valor variável da pressão arterial (não relacionado com a respiração), sugerem uma origem ventricular6. Por outro lado, a terminação de taquicardia com manobras, como a manobra de Valsalva, sugere fortemente uma origem supraventricular (apesar de algumas TV, como a TV fascicular também poderem terminar com a manobra de Valsalva). Outro dado importante no exame físico do doente é a estabilidade hemodinâmica, decisiva para o tratamento na fase aguda. No entanto, é importante reconhecer que, embora a taquicardia ventricular seja frequentemente acompanhada de compromisso hemodinâmico, uma taquicardia de QRS largos num paciente hemodinamicamente estável não significa necessariamente uma origem supraventricular (SV) e que, em última análise, é a reserva cardíaca funcional a determinante da estabilidade hemodinâmica do doente em taquicardia, quer se trate de uma TSV ou TV.
O diagnóstico correto de taquicardia de complexos largos permanece um desafio apesar de numerosos critérios estabelecidos para diferenciação entre TV e TSV. No entanto, é importante um diagnóstico correto no tratamento agudo, bem como a médio‐longo prazo.
Critérios eletrocardiográficos para o diagnóstico diferencial de taquicardia de QRS largosO eletrocardiograma de 12 derivações (ECG) é o principal instrumento diferenciador da origem da taquidisritmia. Desde 1978, vários critérios têm sido propostos para diferenciação de taquicardia de QRS largos. A maioria dos critérios baseia‐se na presença de dissociação AV e na duração, eixo e morfologia dos complexos QRS.
Importância da dissociação auriculoventricularAs ondas P podem ser difíceis de reconhecer numa taquicardia de complexos largos. No entanto, especialmente nas TV lentas, pode ser possível o reconhecimento de ondas P dissociadas dos complexos QRS (Figura 2). Do mesmo modo, uma condução ocasional das aurículas para os ventrículos pode acontecer, resultando em complexos de captura ou fusão. (Figura 3). Estas evidências de dissociação auriculoventricular são uma marca de TV.
Uma duração do complexo QRS superior a 0,14 segundos na presença de BR direito (BRD) e superior a 0,16 segundos na presença de BR esquerdo (BRE) sugere TV1. No entanto, como o local de origem na TV influencia a duração do QRS, uma duração inferior ao acima citado poderá ocorrer quando o foco é no septo interventricular (SIV) ou perto deste. Por outro lado, a TSV poderá ter um QRS superior a 0,14 segundos no BRD e superior a 0,16 segundos no BRE nas seguintes situações: (i) BR prévio num idoso com fibrose do sistema de condução e do miocárdio ventricular; (ii) condução AV por via acessória; (iii) durante o uso de fármacos da classe IC (especialmente a fleicainida)2.
Eixo do complexo QRS no planoO eixo do QRS fornece pistas importantes para a determinação do local de origem e etiologia da taquicardia (Figura 4). Quando a TV tem origem na região apical do ventrículo, o eixo de despolarização ventricular está dirigido superiormente, sendo os complexos QRS negativos nas derivações inferiores. Quando a TV tem origem na região basal do ventrículo, o eixo de despolarização ventricular está dirigido inferiormente, sendo os complexos QRS positivos nas derivações inferiores. A presença de um eixo superior na taquicardia de QRS largos com padrão de BRD sugere TV. Contudo, o mesmo não se verifica na taquicardia com padrão de BRE1.

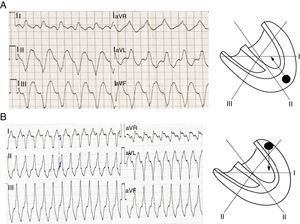

Localização da origem da TV segundo o eixo do QRS. A ‐ uma TV com origem apical tem um eixo de despolarização ventricular dirigido superiormente, pelo que os complexos QRS serão negativos em DII, DIII e aVF. B ‐ uma TV com origem basal resulta em QRS positivos em DII, DIII e aVF (Fonte: Wellens2).
A presença de um eixo inferior na taquicardia de QRS largos com padrão de BRE orienta para TV com origem no trato de saída do ventrículo direito (VD)2.

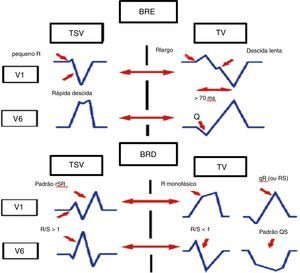

Morfologia do complexo QRSDerivações V1 e V6Numa taquicardia com padrão de BRD, a presença em V1 de complexo QR ou R monofásico sugere um foco ventricular, enquanto um padrão trifásico (RSR) sugere uma origem supraventricular7. A derivação V6 também nos fornece informações importantes numa taquicardia com padrão de BRD, sendo a relação R:S<1, a favor de TV1.
A taquicardia com padrão de BRE é sugestiva de TV se apresenta na derivação V1 uma deflexão inicial positiva do complexo QRS com mais 30ms, um empastamento ou entalhe na fase descendente da onda S e um intervalo desde o início do QRS até ao ponto nadir da onda S de 70ms ou mais8. Na derivação V6, um padrão QR numa taquicardia com padrão de BRE também sugere TV. Numa TSV com padrão de BRE, a derivação V1 não mostra ou mostra uma mínima positividade inicial, uma rápida fase descendente da onda S e um curto intervalo entre o início do QRS e o ponto nadir da onda S (Figura 5).
Intervalo entre o início do complexo QRS e o ponto nadir da onda S nas derivações precordiais
Um intervalo RS>100ms em uma ou mais derivações precordiais é altamente sugestivo de TV9, embora também possa ocorrer numa TSV com condução AV por via acessória, em doentes sob fármacos que diminuem a condução intraventricular (principalmente a flecaínida) e em TSV com BR preexistente (especialmente BRE).
Concordância de padrãoDesigna‐se concordância positiva ou negativa quando os complexos QRS são respetivamente positivos ou negativos em todas as derivações precordiais. A concordância negativa sugere TV com origem na porção apical do ventrículo esquerdo. A concordância positiva significa que num plano horizontal a ativação ventricular inicia‐se na porção póstero‐lateral. Isto pode ser encontrado quer numa TV com origem póstero‐lateral quer numa TSV com condução AV por via acessória póstero‐lateral2.
Presença de complexos QRO complexo QR (mas não QS) durante uma taquicardia de QRS largos sugere a presença de cicatriz de enfarte10. Complexos QR durante a TV estão presentes em cerca de 40% das TV após enfarte do miocárdio11.
Importância do eletrocardiograma durante o ritmo sinusalO ECG durante o ritmo sinusal pode mostrar alterações como BR preexistente, preexcitação ventricular ou cicatriz de enfarte do miocárdio, aspetos importantes para uma correta interpretação do ECG durante uma taquicardia de QRS largos.
A deteção de perturbação da condução AV durante o ritmo sinusal torna pouco provável que a taquicardia de QRS largos tenha uma origem supraventricular.
Outro aspeto importante a realçar é que complexos QRS mais estreitos durante a taquicardia do que em ritmo sinusal sugerem, contrariamente ao que se poderia pensar, uma TV. Isto pode ser explicado devido a uma origem perto do SIV, resultando numa ativação mais sincronizada dos ventrículos e em QRS mais estreitos.
Apesar dos variadíssimos critérios propostos para o diagnóstico diferencial de taquicardia de QRS largos, ainda são frequentemente cometidos erros que podem ter implicações graves12–14. A análise sistemática do ECG, segundo algoritmos diagnósticos baseados numa sequência pré‐definida de critérios, melhora a acuidade diagnóstica da etiologia da taquicardia de complexos largos.

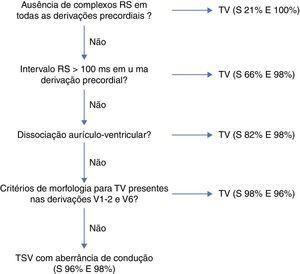

Algoritmos de diagnóstico diferencial nas taquicardias de QRS largosEm 1991, Brugada et al.9 propuseram um algoritmo para o diagnóstico diferencial de taquicardia de QRS largos, que consiste em quatro critérios sequenciais (Figura 6):
- 1.
Ausência de complexo RS em todas as derivações precordiais;
- 2.
Intervalo RS em qualquer derivação precordial com complexo RS>100ms;
- 3.
Dissociação AV;
- 4.
Critérios morfológicos presentes em V1 e V6 (Tabela 1).
Tabela 1.Critérios morfológicos para diagnóstico de taquicardia ventricular utilizados por Brugada et al
Taquicardia com padrão de BRD Taquicardia com padrão de BRE Derivação V1 Derivação V6 Derivação V1 ou V2 Derivação V6 ‐ R monofásico ‐ Relação R:S<1 (qualquer um dos seguintes):* ‐ QR ou QS ‐ QR ou RS ‐ QS ou QR ‐ R>30mseg ‐ R monofásico ‐ Trifásico ‐ R monofásico ‐>60mseg ao ponto nadir da onda S, entalhe da onda S ‐ Trifásico ‐ Relação R:S>1
Caso o primeiro critério seja negativo, avança‐se para o critério seguinte e assim sucessivamente. Na presença de um dos critérios, o algoritmo é interrompido e faz‐se o diagnóstico de TV. No critério morfológico, deverá constar um critério de cada uma das derivações (Tabela 1).
No estudo de Brugada et al. a aplicação correta do algoritmo de quatro passos apresentou uma sensibilidade de 0,987 e uma especificidade de 0,965 para o diagnóstico de TV, permitindo desse modo reduzir o número de erros9.
Contudo, apesar da inovação e da importância do algoritmo, o estudo de Brugada apresentou algumas limitações:
- ‐
Brugada refere que o seu algoritmo apresenta uma maior sensibilidade e especificidade do que os outros critérios tradicionais, mas não chegou a comparar a acuidade diagnóstica do algoritmo contra a dos restantes critérios; o 4.° passo do seu algoritmo mantém os critérios morfológicos, que são de difícil aplicação na prática clínica.
Para além disso, outros autores reportaram uma menor taxa de sensibilidade e de especificidade15–17 do que os referidos por Brugada.

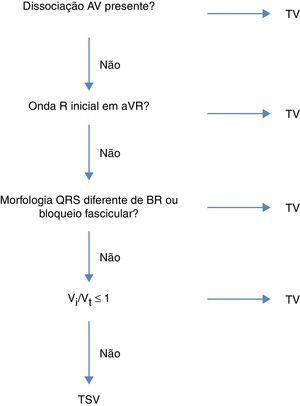

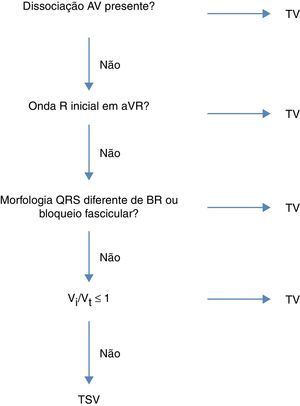

Em 2007, Vereckei et al.18 propõem outro algoritmo para diagnóstico diferencial de taquicardia de QRS largos (Figura 7).
O algoritmo também consiste em quatro passos:
- 1.
Se a dissociação AV estava presente, o diagnóstico de TV era feito e a análise parava;
- 2.
Na presença de onda R inicial em aVR, o diagnóstico de TV era feito; caso contrário passava‐se ao passo seguinte;
- 3.
Se a morfologia da taquicardia de QRS largos não correspondia a BR ou bloqueio fascicular, o diagnóstico de TV era feito e a análise era interrompida;
- 4.
Por fim, quando a relação entre a velocidade de ativação inicial e a velocidade de activação terminal (vi/vt) era ≤1 o diagnóstico de TV era feito e caso a relação vi/vt fosse>1 era feito o diagnóstico de TSV.
Este novo algoritmo apresentou dois novos conceitos, em relação aos previamente já existentes:
Relação vi/vtDurante uma taquicardia de QRS largos de origem supraventricular, a ativação inicial do septo deve ser invariavelmente rápida e o atraso da condução intraventricular que causa o alargamento do QRS ocorre na porção médio‐terminal do QRS. Assim, durante uma TSV com aberrância de condução ou BR fixo, a velocidade de condução da ativação ventricular inicial, deve ser mais rápida do que a ativação ventricular terminal. No entanto, durante uma TV existe uma ativação ventricular inicial lenta até que o impulso alcance o sistema de His‐Purkinje, após o qual o resto do ventrículo será rapidamente ativado18.

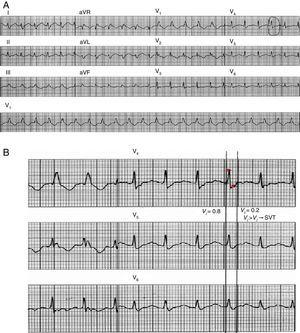

O cálculo da relação entre a vi/vt (Figura 8) faz‐se medindo a variação de voltagem no traçado de ECG durante os 40ms iniciais (Vi) e os 40ms terminais (Vt) do mesmo complexo QRS. Uma relação ≤1 sugere um foco ventricular e um valor >1 sugere um foco supraventricular.

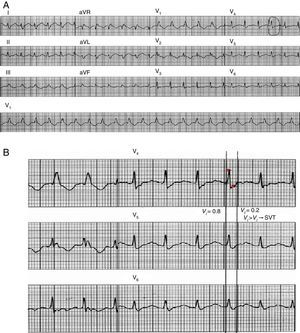

Aplicação do critério vi/vt. A figura A mostra um traçado de taquicardia de QRS largos de 12 derivações. A vi é medida numa derivação onde está presente um QRS bi ou multifásico e a velocidade de ativação é a mais rápida. Nessa derivação é escolhido um complexo QRS onde o início e final do QRS sejam perfeitamente visíveis. B – Linhas verticais marcam o início e o final do QRS escolhido e pequenas estrelas marcam os 40ms iniciais e terminais do QRS. Durante os 40ms iniciais do QRS, o impulso deslocou‐se verticalmente 0,8mV, e assim vi=0,8. Durante os 40ms finais o impulso deslocou‐se verticalmente 0,2mV e assim vt=0,2mV. Assim, a relação vi/vt sugere o diagnóstico de TSV (Fonte: Vereckei et al.18).
Durante a TSV com BR, a onda de ativação ventricular afasta‐se da derivação aVR, conduzindo a um complexo QRS negativo em aVR19.
Este novo algoritmo, na população estudada por Vereckei, apresentou uma acuidade do teste global superior ao algoritmo de Brugada18. Esta diferença deve‐se provavelmente a uma baixa acuidade do 4.° critério de Brugada, quando comparado com o 4.° critério de Vereckei. Este algoritmo apresentou também uma melhor sensibilidade e especificidade quando comparado com os critérios de Brugada.
Tal como o algoritmo de Brugada, este algoritmo também não consegue distinguir certos tipos de taquicardia de QRS largos, como a TV de reentrada ramo a ramo, a TV fascicular e a TSV com via acessória átrio‐fascicular, a não ser que a dissociação AV esteja presente18. Para além disso, apresenta outras limitações, uma vez que a onda R inicial em aVR também pode ser vista em pacientes com hemibloqueio esquerdo posterior e enfarte do miocárdio6. E a relação vi/vt poderá estar alterada em certas condições, tais como o enfarte do miocárdio ântero‐septal, a cicatriz no local de ativação ventricular terminal (tardio), a TV fascicular e o local de saída de TV perto do sistema de His‐Purkinje19.
Aquando da aplicação deste algoritmo deve ter‐se em consideração a existência de história prévia de enfarte, o uso de medicação antiarrítmica, uma correta colocação dos elétrodos precordiais, a história de transplante e a presença de cardiopatia congénita.
Apesar de ter demonstrado uma superioridade em relação aos critérios de Brugada, em muitos casos, este algoritmo requer mais tempo de avaliação.
Em 2008, Vereckei et al.19 publicaram um novo algoritmo que se baseia na direção e na velocidade de ativação ventricular inicial e terminal. Apesar deste novo algoritmo não conter nenhum novo critério fundamental, baseia‐se em três novos conceitos:
- ‐
seleção exclusiva da derivação aVR para o diagnóstico diferencial de taquicardia de QRS largos;
- ‐
classificação de TV em dois grupos principais: A – TV com origem na região inferior e apical do ventrículo, apresentando uma onda R inicial em aVR; B‐ TV com origem em outras regiões, com ausência de onda R inicial em aVR mas com lentidão (baixa velocidade) da fase inicial do QRS (em contraste com as TSV que apresentam uma rápida velocidade inicial);
- ‐
eliminação dos critérios de dissociação AV e critérios morfológicos usados em algoritmos prévios.
Apesar de o critério de dissociação AV ser 100% específico, é um critério pouco sensível pois é de difícil execução nos traçados eletrocardiográficos. Neste estudo de Vereckei a sua inclusão não afetou a acuidade do teste quando comparado com o algoritmo de quatro passos.
Neste trabalho, Vereckei comparou o seu novo algoritmo com o seu algoritmo prévio e também com o algoritmo proposto por Brugada.

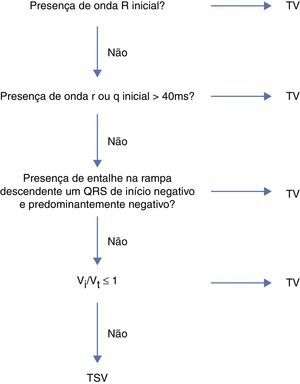

O novo algoritmo consiste também em quatro passos, mas tal como já foi referido previamente, requer apenas a análise da derivação aVR (Figura 9).
A acuidade do novo algoritmo de Vereckei usando apenas a derivação aVR foi superior ao algoritmo de Brugada, não mostrando diferença com significado estatístico quando comparado ao seu algoritmo prévio. Apresentou uma maior sensibilidade e especificidade no diagnóstico de TSV em relação aos critérios de Brugada.
Esta vantagem relativamente aos critérios de Brugada deve‐se à superioridade de dois critérios (onda R inicial em aVR e a relação vi/vt). Outra vantagem seria que, apesar do tempo para aplicação dos algoritmos não ter sido avaliado, na opinião de ambos os observadores, a aplicação do novo algoritmo de Vereckei era mais rápida do que a do algoritmo prévio ou o algoritmo de Brugada.
As limitações deste novo algoritmo derivam parcialmente de condições que podem influenciar o critério vi/vt. Outra limitação deste algoritmo consiste no pequeno número de doentes com TV sem cardiopatia estrutural que foram englobados neste estudo.
Mais recentemente, em 2010, foi publicado um novo critério com base na avaliação da derivação II20. Foi escolhida a derivação II devido a ser uma derivação fácil de obter e pelo facto de ser a derivação presente na maior parte das tiras de ritmo realizadas em contexto de urgência.
O racional por detrás deste critério tem que ver com uma velocidade de condução mais lenta no tecido miocárdico relativamente ao sistema de condução His‐Purkinje e, como tal, diferenciador de foco ventricular e supraventricular. A aplicação deste novo critério faz‐se medindo o intervalo de tempo desde o início do complexo QRS até ao ponto máximo da onda R, independentemente de o complexo QRS ser positivo ou negativo.
Neste estudo, um valor ≥50ms em DII apresentou uma sensibilidade de 93%, uma especificidade de 99% e um valor preditivo positivo de 98% na identificação de TV. No entanto, este trabalho não comparou este novo critério com os previamente existentes, necessitando de ser validado em futuros trabalhos.
Usando qualquer tipo de critérios ou algoritmos, a verdadeira causa da taquicardia de QRS largos permanece mal diagnosticada em até 10% dos casos. Uma abordagem razoável é tratar todas as taquicardias regulares de QRS largos como TV até que o diagnóstico de TSV possa ser estabelecido. É melhor estar errado em poucos casos de TSV tratadas como TV, do que o contrário (p. ex. injeção ev. de verapamil causando hipotensão grave e/ou aceleração de TV e fibrilhação ventricular18).
ConclusãoA diferenciação de taquicardia de QRS largos tem impacto no prognóstico a curto e a longo prazo, sendo o ECG o principal meio para esse diagnóstico diferencial. Ao longo do tempo, diversos critérios e algoritmos têm sido propostos. Brugada et al. inovaram com o seu algoritmo de quatro passos e posteriormente Vereckei et al. introduziram um algoritmo baseado apenas na derivação aVR.
Assim, com uma correta utilização destes algoritmos é possível diminuir imenso o número de diagnósticos mal efetuados. Convém, no entanto, saber reconhecer as limitações destes critérios. Em caso de dúvida, dado que a maioria das taquicardias de QRS largos são TV, uma abordagem razoável é tratar como se fosse uma TV.
Responsabilidades éticasProteção dos seres humanos e animais.Os autores declaram que os procedimentos seguidos estavam de acordo com os regulamentos estabelecidos pelos responsáveis da Comissão de Investigação Clínica e Ética e de acordo com os da Associação Médica Mundial e da Declaração de Helsinki.
Confidencialidade dos dadosOs autores declaram ter seguido os protocolos de seu centro de trabalho acerca da publicação dos dados de pacientes e que todos os pacientes incluídos no estudo receberam informações suficientes e deram o seu consentimento informado por escrito para participar nesse estudo.
Direito à privacidade e consentimento escritoOs autores declaram ter recebido consentimento escrito dos pacientes e/ou sujeitos mencionados no artigo. O autor para correspondência deve estar na posse deste documento.
Conflito de interessesOs autores declaram não haver conflito de interesses.
